蝶阀是一种结构简单的调节阀，同时也可用于低压管道介质的开关控制。电动通风蝶阀是一种非密闭性蝶阀。
结构特点
1.采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便。
2.内无连杆、螺栓等、工作、使用寿命长。可以多工位安装，不受介质流向影响
用途
通风蝶阀是一种非密闭型蝶阀，广泛适用于建材、冶金、矿山、电力等生产过程种介质温度≤300℃公称压力为0.1Mpa的管道上，用以连通、启闭或调节介质量。
工作原理
通风蝶阀分为手动和电动传动，可由电动机或者涡轮带动驱动执行机构，使碟板在90°范围内自由转动以达到启闭或调节介质流量的目的。
安装要点
1.安装位置、高度、进出口方向 符合设计要求，注意介质流动的方向应与阀体所标箭头方向一致，连接应牢固紧密。
2.阀门安装前 进行外观检查，阀门的铭牌应符合现行 标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍;试验持续的时间符合GB 50243要求。
特点
1、启闭方便、省力、流体阻力小，可以经常操作。
2、结构简单，体积小，重量轻。
3、可以运送泥浆，在管道口积存液体 少。

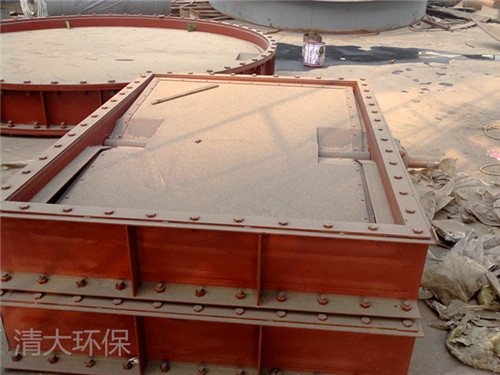

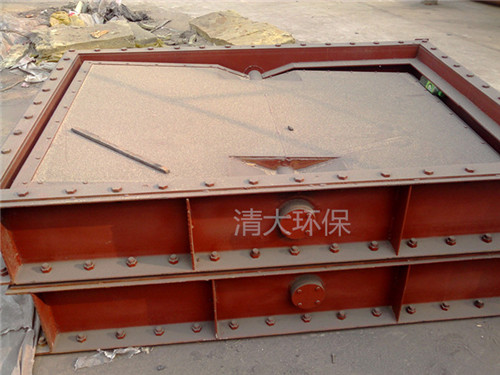

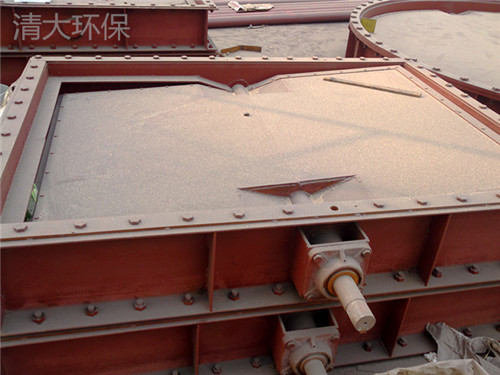

方形通风蝶阀：

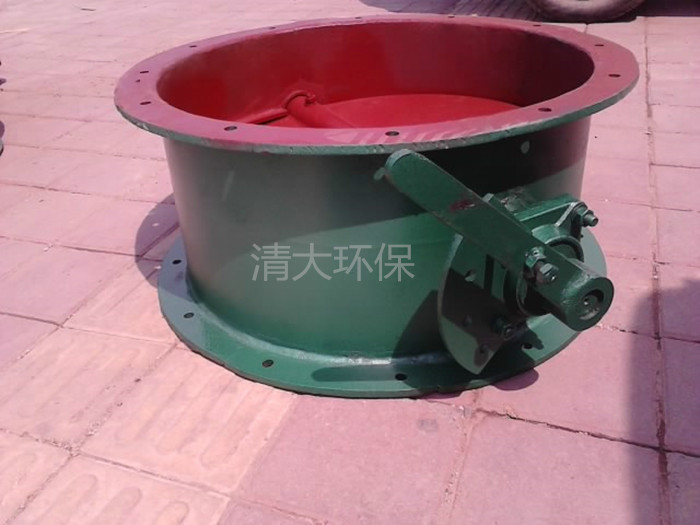

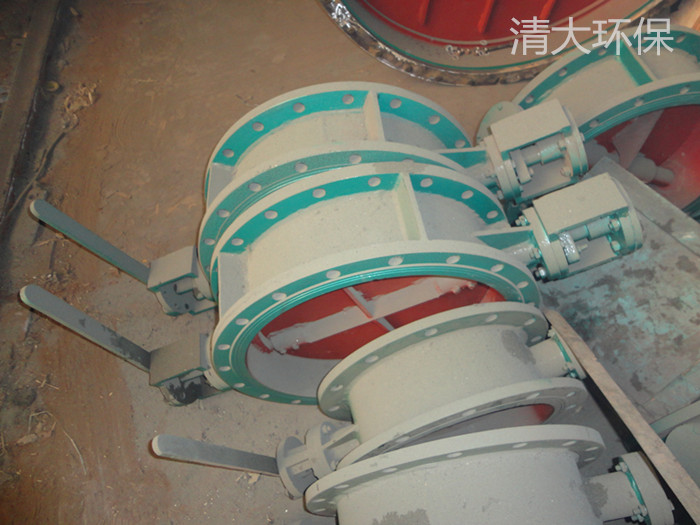

机械通风蝶阀：
