MDC、PDC煤磨防爆防静电袋式收尘器

　　MDC型袋收尘器和PDC普通型袋收尘器是   建材局合肥水泥   设计院   新研制的一种   收尘器。该设备的研制是在吸取   同类设备   经验的基础上，结合国内具体情况而完成的。MDC型袋收尘器采用负压工作，用于煤磨系统收尘在江苏坯县水泥厂投运成功、是   “七·五”期间科技攻关项目。

  MDC型袋收尘器采用防电滤料，机体具有结构，并设有泄压装置，具有性能。适用于煤粉制备系统以及易燃，易爆粉尘的收集。该设备机械动作部件少，维修工作量小，换袋方便，由于采用脉动分室清灰，收尘，能够长期，   运行，收尘效率在99.8%以上。PDC普通型袋收尘器没有性能外，具有上述同样优点。可以泛地应用于水泥、电力、冶金、化工等工作废气的收尘。如水泥磨、生料磨、矿山破碎、物料提升运输等扬尘点的收尘均可使用。
工作原理：
MDC/PDC型袋收尘器采用了惯性除尘器和袋除尘器相结合的方式，所以具有二级收尘的作用。含尘气体首   入预收尘室，碰到设置的障碍物，迫使含尘气流方向急剧改变，粗颗粒粉尘由于碰撞到障碍物而改变了原来的运动方向。一部分落入灰斗，余者随气流进入装有滤袋的过滤室粉尘附着于滤袋的外表面，净气透过滤袋后径过上部净气室、排风道、风机排出。
随着滤袋织物表面附着粉尘的增厚，收尘器阻力随即上升，需要进行清灰，附着在滤袋外表面的粉尘、利用吹入滤袋内部的脉动气流进行清灰，清灰工作逐室时行，这种脉动气流在使滤袋整体获得均匀振动的同时，又可以从里向外吹透滤袋，因而有较高的清灰效果。清灰室的切换动作是由电磁阀控制，压缩空气带动气缸阀来完成的，整个清灰工作，由反吹风机、脉动阀、气缸内蒙及清灰控制系统完成。

 结构形式：
MDC/PDC型袋收尘器采用负压操作外滤形式，收尘器外形如图所示。(附后)
除尘器由1—含尘气体入口，2—过滤室，3—净气出口，4—反吹清灰装置，5—阀，6—灰斗，7—卸灰阀等主要部件组成。
清灰控制系统：
清灰控制方式分为定时，定阻两种方式，定时控制根据达到设计阻力所需的时间调整清灰周期等时间参数，进行自动轮流清灰，周期进行，定阻控制按达到事先设定的收尘器阻力自动清灰。收尘器单室反吹风时间、每室之间的反吹时间间隔、卸灰动作时间、输送时间等参数都可以由人为改变。
清灰控制装置分微处理机自动控制和手动控制两种，微机系统定时清灰卸灰、排灰各参数可以通过计算机键盘任意修改。定阻清灰是收尘器压变送器信号输入微机，然后发出指令驱动清灰装置。
手动控制也可以定时定阻两种。由操作工作根据时间以验参数。按时间或压力显示仪表所示阻力值进行清灰操作。
安装维护基本要求:
（一） 设备安装:
1. MDC/PDC型袋式除尘器可户内安装亦可户外安装，但以户内安装为好，特别是北方寒冷地区以户内安装为宜。户外安装需搭防雨棚，户内安装时设备周围应留有   的空间以便于设备维修和   换滤袋。
2．箱体各部法兰连接件之间，加密封垫用螺栓拧紧，所有焊缝不得漏气。不得有渣屑。
3．安装完毕后，对收尘器整体部件要进行密闭性检查，泄压阀，检修门及连接不得有任何漏风现象。
4．各机械动作部分动作须灵活、到位，反吹风机旋转方向正确脉动阀与壳体之间不得有磨擦现象。
5．压缩空气要在3—5kg/c㎡压力，用户   好单独备有小型空气压缩机。
（二） 维护检修:
1．定期检查压缩空气气源压阀、分水过滤器、油雾器、分水过滤器要定时放水，油雾器要定时加油，如气源压力不稳定时应及时调整。压气管路系统不得漏气。
2．定时检查气缸动作情况，如气缸有漏气现象应及时修理。
3．收尘器运行时，随时监视排放情况如发现烟囱冒灰，应立即检查滤袋情况。
4．停机前   清灰一次，把滤袋上的灰   干净，并放空灰斗中的积灰，以免积灰沾结或煤粉自然设备   运转。
5．各转动部件均应定期注油。

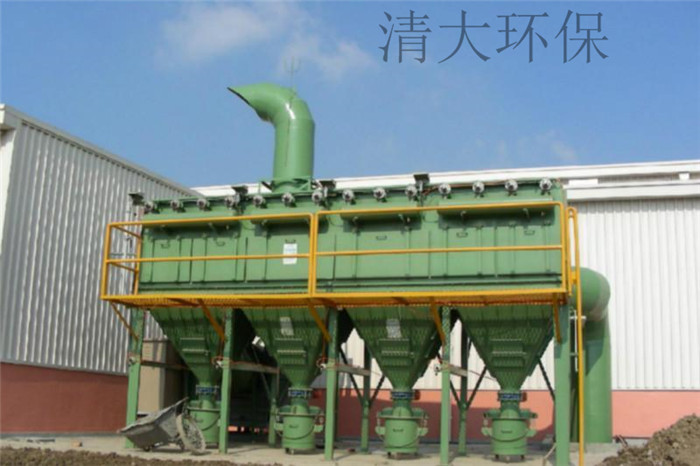

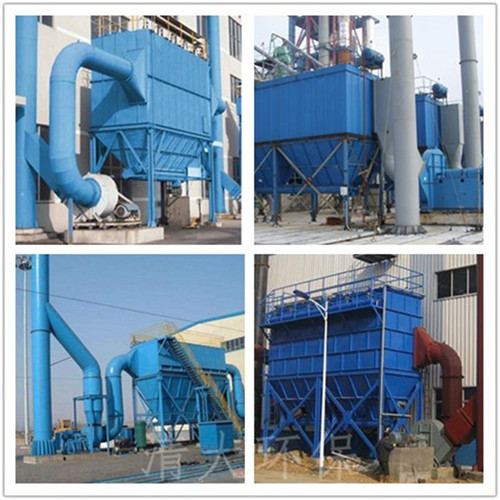

工况案例：
