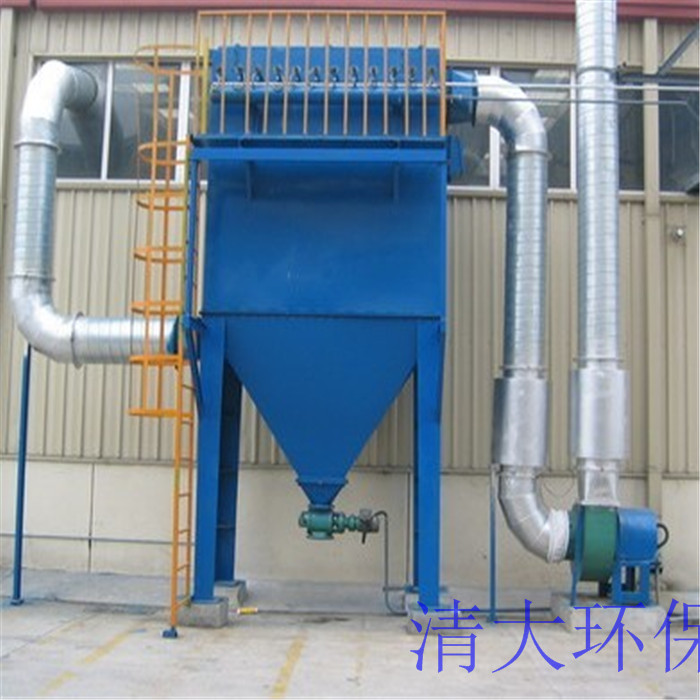

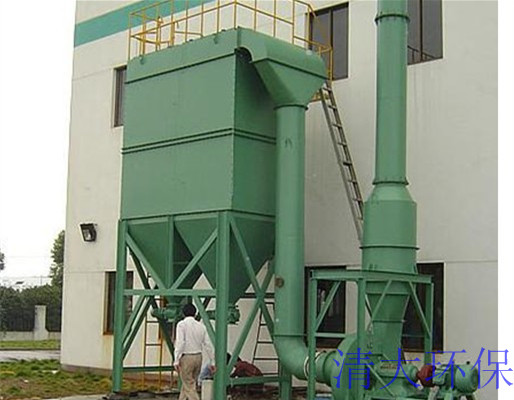

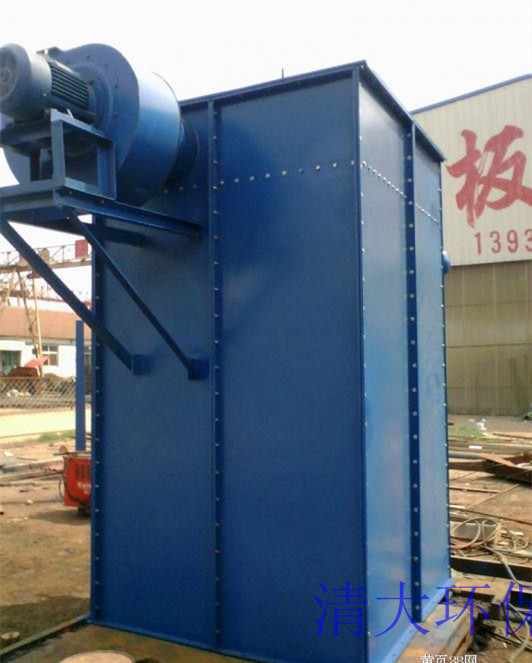

UF单机布袋除尘器


    UF单机布袋除尘器系引进美国富乐(Fuller)公司,具有新世纪技术水平的小型单机布袋除尘器。UF单机除尘器与国内其他单机相比,经济实用、结构简单紧凑、安装容易、维护方便(内滤式),主要用于各种库顶,库底、仓顶及各种输送设备等排放扬尘点的收尘,在多机组合时,又可用小型磨机,破碎机等连续工作线上作为除尘设备。该机组采用涤纶编制布制组合袋,入口温度<120℃,在入口浓度100g/Nm3出口排放浓度<100mg/Nm3,如有用途的地方,也可提供不锈钢制成铝制结构,耐温滤料的单机布袋除尘器。
单机布袋除尘器的构造:

序号

名称

序号

名称

1

风机

7

滤袋套箍

2

风机配用电机

8

出风管

3

摇动轴

9

摇动电机

4

除尘布袋

10

曲杆

5

壳体

11

摇动连杆

6

检修门

12

下花板

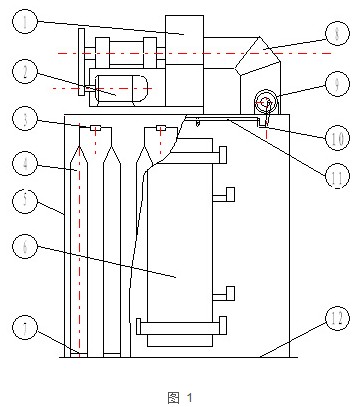

基本结构由图1所示,它主要由以下部分组成:

  (1)箱体:包括⑤壳体④滤袋⑥检修门⑦滤袋套箍,花板,箱体设计耐压2500Pa;

  (2)出风系统包括:①风机②风机配用电机及传动;

  (3)摇动机构包括:⑨摇动用减速电机⑩曲杆,摇动连杆③摇动轴(或称滤袋悬挂轴);

  (4)进气和排灰部分:可分为三种,如图2所示,①UF(FM)型如图所示,下部为敞开式,清灰时粉尘直接从花板卸出进入库、仓等。花板法兰直接座在库、仓排气口,排气直接通过花板孔,进入滤袋。②UF(STD)可下接灰斗,主要用库底及输送设备的扬尘点。③UF(FB)型带有储灰箱,主要用于浓度不高的通风口气体净化。

  UF单机布袋除尘器工作原理:含尘气体由除尘器入口进入箱体,通过滤袋进行过滤,粉尘被留在滤袋内表面,净化后的气体通过滤袋进入风机,由风机吸入直接排入室内(亦可以接管排到室外)、随过滤时间的增加,滤袋内表面粘附的粉尘也不断增加,滤袋阻力随之上升,从而影响除尘效果,采用自控清灰机构进行定时摇振清灰或手控清灰机构,停机后自动摇振数十秒,使粘在滤袋内表面的粉尘抖落下来,粉尘落到灰斗,抽屉或直接落到输送皮带上。



性能表外型尺寸


规格
2
3
4
5
6
7
项目
处理风量(m3/h)
   大
1360
2720
4080
5450
6800
8160
额定
1020
2040
3060
4080
5100
6120
收尘器阻力(Pa)全压
   大
1920
1900
1800
1920
1900
2030
额定
1500
1750
1500
1845
1720
1820
总过滤面积(m2)
18.6
37.2
55.7
74.3
92.9
111.5
滤袋组数
8
16
24
32
40
48
风机电机型号
Y90S-2
Y90S-2
Y112M-2
Y132S1-2
Y132S1-2
Y132S1-2
摇动电机型号
YCJ71
风机型号
U、11
110、1E
110、1E
170、1E
170、1E

卸灰阀电机型号
XWD.55-2-1/29
风机电机功率(KW)
1.5
2.2
4.0
5.5
5.5
7.5
摇动电机功率(KW)
0.55
0.55
0.55
0.75
0.75
0.75
卸灰阀电机功率(KW)
0.55
0.55
0.55
0.55
0.55
0.55
设备重量Kg
(参考)
UF(STD)
850
1160
1400
1710
1820
1985
UF(FM)
400
700
1000
1225
1315
1445
UF(FB)
460
770
1500

  注:a表中卸灰阀为刚性叶轮下料器(卸料器),仅UF(STD)形式有,UF(FM)、UF(FB)无需卸灰阀(也可采用其它卸灰阀)。
b表中所列重量包括风机卸灰阀的重量,在向土建提荷载时,需乘上动荷载系数1.9,即每台除尘器荷载为:总重量×2。(荷载系数包括机动荷载和粉尘荷载)。
