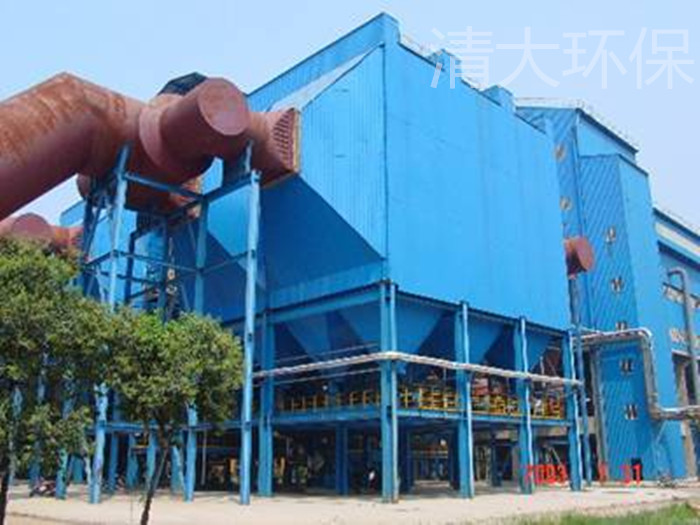

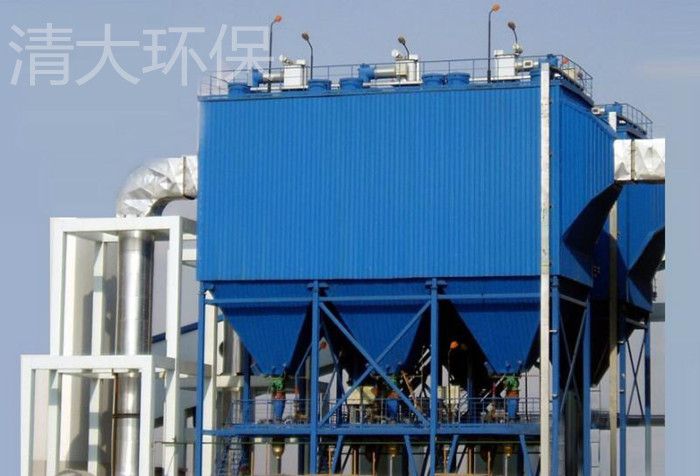

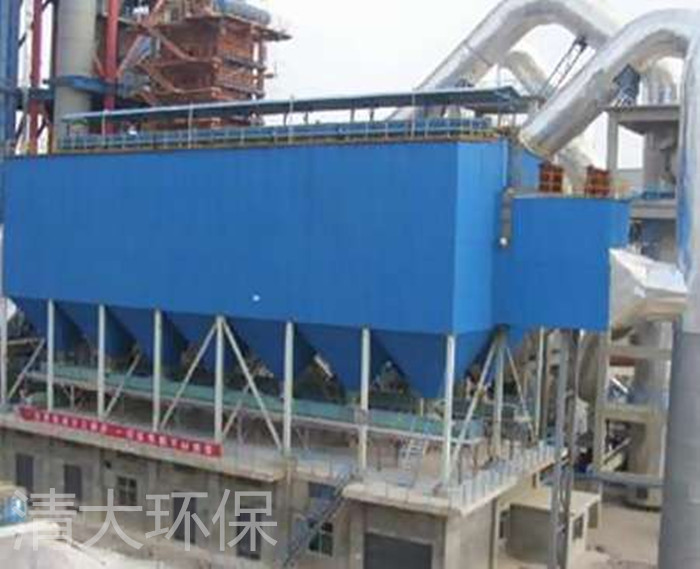

烧结除尘器

　

　烧结除尘器是一种适应性强、用途广泛、处理能力大，性好，的除尘设备。它可以捕集到1微米以下的粉尘，这是机械式除尘器望尘莫及的。可以处理400℃及高于400℃温度的烟气，又是目前为止过滤式除尘器难以胜任的。每小时可以处理上百万立方米烟气。除尘效率均在98%以上，一般的大修为十年。已经广泛应用于火力发电站，黑色及有色金属冶炼、水泥，化工、造纸等工业行业。

　　由于烧结除尘器有以上这样明显的优势，且具有阻力损耗小，维护量小、运行费用低，所以尽管它的耗钢量较大，一次投资较大。从长远的观点看烧结除尘器仍然是一种防止大气污染的理想设备。随着对收尘机理的进一步   ，电场配置   加合理，设计手段的现代化以及高郊钢材的推广使用。特别是供电装置技术上的突破将使烧结除尘器技术具有   加广阔的前景，高压静电除尘器具有   加生命力。

二、设备机械本体部分

　　2.1 壳体 烧结除尘器的外壳是一个有   气密性要求，能够承受   压力和在   温度条件下工作的容器。一般由钢结构组成。常规板卧式电除尘器的壳体为一长方体。

2.1.1 主要功能

　　a.所处理烟气从其间通过,外部空气尽可能少的进入电除尘器内部;

　　b.承受阳极部分、阴极部分、卸灰系统和进出口变径管的重力载荷以及振打过程中产生的较小的冲击载荷；

　　c.满足设备在   温度条件下承受   压力的要求；

　　d.能够承受   的风荷载，雪载和经受   的地震裂度。

2.1.2 结构形式

　　为满足其功能，外壳主要由支座、底部梁、立柱、顶部梁、侧板、顶部盖板、柱间支撑等部件组成。

2.2 阳极（收尘极）目前工业采用的常规高压静电除尘器大多为板卧式。烟气在电场中流动方向沿水平方向，收尘极为型板，收尘极接地。

　　阳极部分主要由收尘极板排、收尘极振打两部分组成。

2.2.1 收尘极板排阳极板主要由1.2-1.5mm厚钢板冷轧成形,通常为"C"形、"Z"形、"波形板"等，由5-9块板组合为一排，大多为7或8块板一排。上部采用"C"形梁或矩形梁将这此板连接在一起，下部通过撞击杆将板连接。连接方式一般为凸凹套固体连接或销轴偏心吊挂。下部撞击杆两端装有振打砧 ，供振打极板之用。排板顺的气流方向垂直于电场中。 对阳极板的要求是比较严格的，它   具备：

　　a. 整体平面内钢度较好，不易变形，重量轻；

　　b. 具备良好的防止二次飞扬的能力；

　　c. 具有良好的振打传递性能；

　　d. 由相应形状的极线匹配，具有较均匀的表面板电流分布。

　　两排阳极板之间形成一个流通道，中间吊挂一组阴极线。同极之间的距离称为同极间距。常规高压静电除尘器同极间距大多为300mm，但随着供电机组性能的提高，现在已广泛采用400mm间距，并向着   宽间距发展。这样能形成   强电场，有利于粉尘荷电，适用于比电阻较高的粉尘的捕集。
