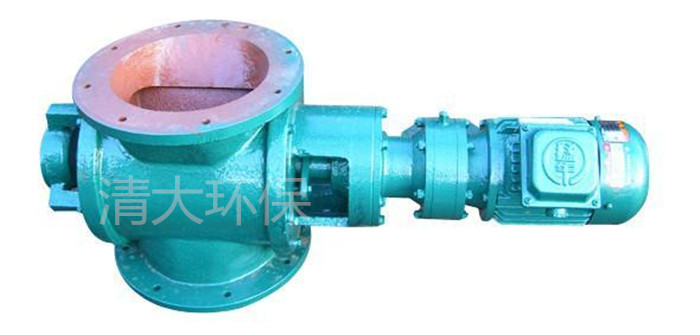

YCD-HX型星型卸料器



      YCD-HX型星型卸料器常用在气力输出系统中,对于压力输出系统或负压输出系统,星型卸料器以均匀,连续地向输料管供料,以气力输出管内的气,固体比较稳定,从而使气力输送能正常工作。同时,又能将卸料器的上,下部气压隔断起到锁气作用。因此,星型卸料器是气力输送系统中常用的重要部件。

  星型卸料器又称卸料器,旋转给料器,锁气阀。通常星型卸料的结构是由带有数片叶片的转子叶轮,壳体,密封件及减速器,电动机等组成。当上部料仓的物料靠自重落下充填在叶片之间的空隙中,随叶片的旋转而上部卸出。因此,星型卸料器可以定量而连续地卸料。

主要技术参数:

型号
Type

每转体积
Volume/
Rotation

减速电机型号
(Speed-down motor model)

转速
(Rew)

工作温度
(Work temperature)

重量
(Weight)

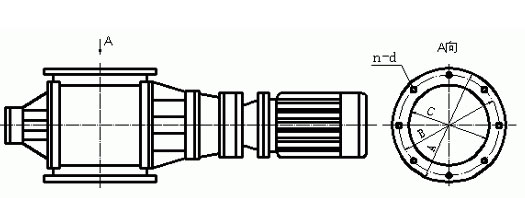

安装联接尺寸 Installation Dimension

KW

r/min

Kg

A

B

C

A1

B1

C1

H

L

N-Φ

2型

2立升/转

XLD2-59-0.55

24

≤280

80

Φ240

Φ200

Φ150

240

200

150

240

870

8-Φ11

4型

4立升/转

XLD2-59-0.55

24

≤280

100

Φ280

Φ240

Φ180

280

230

180

280

910

8-Φ13

6型

6立升/转

XLD2-59-0.55

24

≤280

120

Φ300

Φ260

Φ200

290

250

200

300

930

8-Φ13

8型

8立升/转

XLD3-59-0.75

24

≤280

130

Φ320

Φ280

Φ220

310

270

220

320

995

8-Φ13

10型

10立升/转

XLD3-59-1.1

24

≤280

140

Φ340

Φ300

Φ240

330

290

240

340

1030

8-Φ15

12型

12立升/转

XLD3-59-1.1

24

≤280

150

Φ360

Φ320

Φ260

350

310

260

360

1050

8-Φ15

14型

14立升/转

XLD3-59-1.1

24

≤280

165

Φ380

Φ340

Φ280

380

330

280

380

1070

8-Φ18

16型

16立升/转

XLD3-59-1.1

24

≤280

175

Φ400

Φ360

Φ300

400

350

300

400

1090

8-Φ18

18型

18立升/转

XLD3-59-1.5

24

≤280

210

Φ420

Φ380

Φ320

420

370

320

420

1140

8-Φ18

20型

20立升/转

XLD3-59-1.5

24

≤280

230

Φ440

Φ400

Φ340

440

390

340

440

1160

8-Φ18

26型

26立升/转

XLD4-59-1.5

24

≤280

300

Φ500

Φ460

Φ400

510

450

400

520

1260

8-Φ18

30型

30立升/转

XLD4-59-2.2

24

≤280

350

Φ540

Φ500

Φ440

540

490

440

560

1335

8-Φ18

40型

40立升/转

XLD4-59-/3

24

≤280

570

Φ610

Φ560

Φ480

600

550

480

620

1470

16-Φ18



产品细节:
